TV Sharp Kesambar Petir Lampu Led Bisa On Tapi Tidak Hidup

        TV sharp model flat belum slim dengan ic micom IXB855WJ dengan kerusakan stanby lampu led bisa on tapi horisontal tidak mau kerja.Awal mula kerusakannya mati total karena kesambar petir.setelah penggantian STRW5453 tv baru bisa keluar tegangannya,semua normal tapi ketika dihidupin lampu led bisa on tapi flyback tidak bekerja.
Solusi : cek ic601 (78R09) ic ini untuk mensuplay osc horisontal, pada saat on pin no 2 dari ic601 tegangan harus 9volt kalau tidak keluar cek pin no 4 dari ic601 pada saat on tegangan harus ada 4,9volt jika tidak keluar berarti ic micom ada masalah.
Lepas jumper 136 yang hubung ke ic micom pin no76,tv dihidupkan kembali pada posisi on tegangan yang keluar harus ada 4,8 volt.jika tidak berarti ic micom rusak.Ada satu alternatif tanpa mengganti ic micom dengan memberi umpan pada ic 601 agar tegangan bisa keluar 9volt,caranya sebagai berikut:
pin no4 dari ic601 diputus hubungan kemudian di kasih tahanan 8K2 menuju ke pin no1 ic601,maka dengan cara begitu akhirnya output ic601 bisa keluar dan tv pun bisa nyala normal,dicoba stanby pun bisa normal.

Gambar 1

Gambar 2

Gambar 3

Demikian cara mengatasi kerusakan tv sharp akibat kesambar petir,salam sukses buat semua........!

Kerusakan Vertikal Ram Pada TV Polytron

           TV polytron ic program hbt dengan gejala kerusakan gambar polos pelangi saat screen diputar, seperti soket tabung rusak.Pada umumnya kerusakan seperti ini bisa karena ic vertikalnya yang rusak. Setelah dicek tegangan pada ic vertikal normal semua,tanpa pikir panjang langsung ganti ic vertikalnya. Setelah diganti ic vertikal gambar bisa normal tapi keesokan harinya tv dihidupin kembali lagi seperti kerusakan awal.
Solusi : Ganti C303 100n pin 15 pada ic hbt ( lokasi lihat gambar skema dibawah)

Catatan : Kerusakan boleh sama tapi sumber masalah dan cara penangananya mungkin beda semua tergantung dari kita sendiri,ini cuman sekedar pengalaman saya dalam mereparasi tv sehari-hari.
Salam sukses buat teman-teman.........!

TV Panasonic Lampu Led Hijau Kemudian Merah

      Tv panasonic dengan ic program TDA9381dengan gejala kerusakan lampu led hijau kembali kemerah ataupun lampu merah terus. kerusakannya mirip dengan kerusakan proteck tapi bukan disebabkan proteck ternyata setelah dicek tegangan 12volt dari suplay tegangan naik turun.
Solusi : ganti elco 470uf/16volt dengan kode lokasi C832 dan C857 kedua-duanya ganti dengan 1000uf/25volt.

 Catatan : untuk panasonic model ini sering sekali terjadi kerusakan seperti ini.

TV Panasonic Lampu Led Kedip

          Tv panasonic dengan ic program TDA9381 gejala kerusakan gambar sudah normal tapi selang 2 menitan gambar mati, lampu led kedip dari warna merah ke warna hijau begitu seterusnya. gejala seperti ini bisa disebabkan tv proteck,dicek resistor dari 180volt R631(560k) bisanya molor tapi ternyata masih bagus.Kalau cari kerusakan pada bagian proteck butuh waktu lama,karena sudah ditunggu yang punya maka solusinya cari lokasi C660 lalu kakinya dishortkan, maka proteck pun tidak aktif. Berikut gambar lokasi C660 pada board :

Demikian solusi untuk mengatasi tv panasonic yang lampu lednya kedip kedip.
Catatan : ini sebagian kecil dari begitu banyak kerusakan tv panasonic, kerusakan dan gejala sama tapi cara penanganan dan sumber masalah bisa beda tergantung dari analisa kita.

TV Sharp Alexander Slim Gambar Lirik Lirik

      Tv sharp 21'' alexander slim II dengan ic micom tempel TDA12110H1/N200, ic suplay STRW6553,dengan gejala kerusakan gambar ada lirik-lirik horisontal naik turun atas kebawah disertai dengan suara dengung.
Solusi : *Cek tegangan pada ic752 (78R05) pin output no2 dari ic78r05 tegangan yang seharusnya 5volt ternyata kurang dari 5volt.
            *Ganti ic 752 (78R05)

            SALAM SUKSES BUAT TEMAN SEMUA

Catatan : untuk gambar lokasi ic belum sempet upload..!

TV Samsung Gambar Goyang

       Tv samsung model slim CS21D500HT dengan menggunakan ic micom tempel dengan nomor TDA12135H/N3/3,STRW6753,FBT BSC25-0218N. Kerusakan dengan gejala gambar goyang-goyang pada awal dihidupin, kadang jika sudah lama dihidupin gambar bisa normal.
Solusi : Ganti C230 lokasi dekat dengan ic micom (kalau dilihat fisiknya seperti resistor ganti dengan capasitor biasa) nilanya 104
Setelah penggantian capasitornya tv dicoba langsung bisa normal  pada kondisi mesin dingin,dan sudah dicoba berulang kali.
       Salam sukses buat semua..............!

Catatan : kerusakan dan gejala boleh sama tapi cara penanganan dan sumber masalah mungkin bisa beda ini sebagian kecil dari banyak kasus kerusakan televisi. mohon maaf untuk gambar belum sempet upload!

TV Polytron Blanking Tidak Ada Suara

        Tv polytron flat minimax model MX5258M dengan ic micom tempel HBT dengan gejala kerusakan tv hidup tidak keluar gambar,gambar blanking kadang normal disertai tidak ada suara.
Perbaikan : Setelah dicek ternyata rgb dari ic micom tidak bekerja. cek pada bagian pcb matrik yang ada tulisan MT.(MT ini ternyata fungsinya untuk mute gambar dan setelah ditelusuri ada hubunganya juga ke mute suara).Langkah awal perbaikannya dengan mengasih resistor 82ohm dari pin MT matrik menuju ground,gambar pun keluar normal tapi suara tidak keluar. selanjutnya cari transistor mute suara kemudian diurutkan menuju ke ic micom, pada basis transistor mute ada elco 1uf/50volt ganti dengan 10uf/50 volt dan suara pun keluar. setelah suara keluar resistor yang 82ohm tadi dilepas ternyata gambar bisa keluar normal. tv dimatikan dan dihidupkan pun sudah normal.
Inti dari permasalahan ini ternyata ada pada C714 dapat pin 4 ic micom, 1uf/50volt ganti dengan 10uf/50volt.

catatan : mungkin ini sebagian kecil dari pengalaman saya dalam menangani kerusakan seperti ini.ada banyak kerusakan seperti ini tapi beda penangananya ini cuma sebagai acuan saja.semoga bermanfaat bagi semua...........!

Panduan Pemasangan Trafo Yoke Wansonic 14"-34"

 Trafo yoke Wansonic
Hubungkan Pin PCB kecil No:
Untuk melebarkan gambar:
# 1 -> chassis tv - kabel yoke biru
# 1 -> defleksi yoke - kabel biru
# 2 -> chassis tv - kabel yoke merah
# 3 atau 4 -> defleksi yoke - kabel merah
Untuk menyempitkan gambar:
# 1 -> chassis tv - kabel yoke biru
# 1 -> defleksi yoke - kabel biru
# 2 -> defleksi yoke - kabel merah
# 3/4/5/6/7 -> chassis tv - kabel yoke merah
Catatan : khusus untuk yoke bekas monitor vga/super vga, horisontal yoke harus diseri terlebih dahulu.

Cara Menangani TV Polytron Dengan Regulator FS7UM Diganti Jebol Terus

        Kerusakan seperti ini sudah lama banget kita jumpai ini cuma sekedar acuan untuk teman-teman yang belum tau. Tv polytron model MX5203MS atau yang sejenisnya yang regulatornya menggunakan fet fs7um ini sering jebol terus bila diganti.
Untuk mengatasinya mungkin perlu sedikit kesabaran dan ketelitian.
Solusi : cek zener dioda D520 dan D521 yang dua-duanya 13volt(lihat gambar dibawah)
            cek transistor T507(A1015) dan T508(C1815)
            cek R524(33ohm) ini sering terbakar karena jebolnya fet
            Fet bisa diganti dengan K2148

Catatan : pernah juga menjumpai kasus seperti diatas karna tegangan B+115volt shot.
Semoga bermanfaat bagi semua...........!

Data Dioda Zener

Berikut Data Dioda Zener:
IN4728 = 3,3V
IN4729 = 3,6V
IN4730 = 3,9V
IN4731 = 4,3V
IN4732 = 4,7V
IN4733 = 5,1V
IN4734 = 5,6V
IN4735 = 6,2V
IN4736 = 6,8V
IN4737 = 7,5V
IN4738 = 8,2V
IN4739 = 9,1V
IN4740 = 10V
IN4741 = 11V
IN4742 = 12V
IN4743 = 13V
IN4744 = 15V
IN4745 = 16V
IN4746 = 18V
IN4747 = 20V
IN4748 = 22V
IN4749 = 24V
IN4750 = 27V
IN4751 = 30V
IN4752 = 33V
IN4753 = 36V
IN4754 = 39V
IN4755 = 43V
IN4756 = 47V
IN4757 = 51V
IN4758 = 56V
IN4759 = 62V
IN4760 = 68V
IN4761 = 75V
IN4762 = 82V
IN4763 = 91V
IN4764 = 100V

Data Dioda Zener RH Pada Tv Sharp

Berikut Data Dioda Zener RH Untuk TV Sharp

RH-EX0601GE=3,6v
RH-EX0611GEZZ=5,1 v
RH-EX0640GEZZ=12 v
RH-EX0676GEZZ=32 v/33 v
RH-EX0669GEZZ=27 v
RH-EX0092CEZZ=3,9 v
RH-EX0618GEZZ=6,2 v
RH-EX0103CEZZ=5,6 v
RH-EX0263TAZZ=8,1 v
RH-EX0630GEZZ=9,1 v
RH-EX0631GEZZ=9,1 v
RH-EX0091CEZZ=22 v
RH-EX0604GEZZ=3,9 v
RH-EX0660CEZZ=22 v
RH-EZ0673GEZZ=32 v
RH-EX1311CEZZ=22 v
RH-EZ1313CEZZ=9,1 v
RH-EX0636GEZZ=11 v
RH-EX0650GEZZ=16 v
RH-EX0615GEZZ=5,6 v
RH-EX0621GEZZ=6,8 v
RH-EX0665GEZZ=5 v
RH-EX0649GEZZ=16 v
RH-EX0627GEZZ=8,2 v
RH-EX0716GEZZ=2,2 v
RH-EX0667GEZZ=27 v
RH-EZ0647GEZZ=15 v
RH-EX0616GEZZ=5,6 v
RH-EX0650GEZZ=16 v
RH-EX0603GEZZ=3,9 v
RH-EX1399CEZZ=9,1 v
RH-EX1393CEZZ=5,1 v
RH-EX0652GEZZ=18 v
RH-EX0612GEZZ=5,1 v
RH-EX0662GEZZ=24 v/23 v
RH-EX0647CEZZ=150 v
RH-EX0613GEZZ=5,1 v
RH-EX0625GEZZ=8 v
RH-EX0867GEZZ=8,1 v
RH-EX0612GEZZ=3,3 v
RH-EX0626GEZZ=7,5 v

Tv LG 21 Ultra Slim Vertikal Jebol Terus

     Tv LG 21" ultra slim model 21SD1AD kerusakan awal gambar menyempit atas bawah,setelah diganti ic vertikal icnya jebol terus!
Solusi : Ganti C301 dan C309 (elco B+ vertikal dan B+ ke2 vertikal)

Demikian untuk mengatasi tv LG yang ic vertikalnya jebol terus. Semoga bermanfaat bagi semua......!

Tv Polytron Setelah Distanby Tidak Bisa Dihidupin Lagi

         Tv polytron 21" flat belum slim ic program HBT 00-04G dengan kerusakan awal protek setelah penggantian 2 elko protek (untuk protec sudah pernah dibahas pada postingan sebelumnya) tv sudah normal kembali. kerusakannya ternyata bukan proteck saja setelah  tv dimatikan stanby tv tidak bisa dihidupin lagi melalui tombol panel maupun pakai remot. setelah dicek pada tegangan 5volt untuk stanby, tegangan kurang dari 5volt.
solusi : lepas kabel panel tombol depan. kemudian tv dikasih sensor aja kemudian coba dihidupin pakai remot ternyata tv bisa hidup. kerusakannya ternyata ada pada bagian panel tombol depan. setelah pengecekan zener dan transistor juga sensornya ternyata masih bagus semua.langsung ganti aja transistornya yang dites masih kondisi bagus tadi. transistornya disitu tertulis nomer 1203 ganti dengan c103 dan tv pun bisa normal kembali.



Demikian solusi untuk mengatasi kerusakan pada tv polytron , semoga bermanfaat.......!

Tv Sanyo Stanby Ada Bunyi Krek Saat Dihidupkan

       Televisi sanyo ini model sudah terlalu lawas menggunakan ic program QXXAVB500 dan croma QXXAVB488---N,dengan kerusakan ada bunyi kreeek-kreeek saat tivi dihidupkan pada posisi stanby,mau hidup terus mati lagi seperti protek bekerja.
Solusi : Seteleh pengecekan tegangan ternyata pada posisi on horisontal out tidak bekerja (flyback L40B10602) ini yang menyebabkan protek aktif,bunyi kreek2 keluar dari flyback.B+ horisontal osc pada ic croma dicek normal,ada kejanggalan pada saat basis transistor horisontal  dicek tegaangan naik turun. kerusakan masih ada di seputar bagian osc horisontal setelah diamati ternyata ic cromanya masih menggunakan cristal osc horisontal, langsung ganti cristalnya X361 pada pin16 tv pun hidup normal lagi.

Demikian postingan hari ini semoga bermanfaat bagi semua.......!

Tv Toshiba Tidak Ada Suara Gambar Bagus




       Bulan yang lalu udah pernah aku posting kerusakan yang sama, sengaja aku posting lagi karena sering sekali dapat kerusakan seperti ini. Model tv Toshiba 21E3XR kerusakan tidak ada suara gambar bagus ic sound normal. solusinya ganti C449 100uf/16volt dengan yang baru,untuk lebih jelasnya bisa dilihat pada gambar dibawah. setelah penggantian c449 suara pun langsung normal kembali.

Demikian postingan singkat saya cara mengatasi kerusakan pada tv toshiba semoga bermanfaat bagi semuanya.......! Amin.

Tv Sharp Kalau Lama Atau Panas Mati

       Sesuai dengan judul posting di atas secara detail kerusakannya seperti ini :
Jika tv dihidupin agak lama tv kemudian mati sendiri dan lampu led pun ikut mati. Kemudian tombol power dioffkan setelah selang beberapa menit tv dihidupkan dan tv bisa hidup lagi dan ditunggu beberapa menit tv mati lagi dan begitu seterusnya.(waktu tidak tentu karena kadang satu hari tv tidak mati)
       Perbaikan Service :
Dengan melihat kerusakan seperti itu pada saat tv mati lampu power pun ikut mati maka bisa diambil kesimpula kerusakan ada pada bagian suplay, untuk pengecekan tegangan ini sangat sulit karena saat tv dibuka maka tv tidak mati-mati. Untuk mengatasinya langsung ganti saja STRW6753 dengan yang baru maka tv pun bisa normal kembali.

Catatan : untuk tv sharp yang menggunakan STRW6753 sering terjadi kerusakan seperti ini.
Demikian posting mengenai kerusakan tv Sharp semoga bermanfaat bagi semua.......!

TV Panasonic Rusak Protek

     Pernah waktu itu menjumpai kerusakan tv panasonic yang menggunakan ic micom TDA9381PS dan ic suplay STR W6654, ic vertikal AN5539 rusak protek. gejalanya tv dihidupin terus selang beberapa detik mati lagi karena horisontal sempet hidup. Solusi untuk mengatasi kerusakan seperti ini adalah dengan mengecek bagian protek. untuk model ini sering terjadi tahanan molor,resistor R631(560k) dari tegangan 185volt ke bagian protek harus dicek.untuk lebih jelasnya bisa dilihat pada gambar dibawah :

Demikian untuk postingan singkat mengenai kerusakan tv panasonic.Semoga Bermanfaat.........!

Skema Televisi Panasonic

Berikut ini ada beberapa skema televisi merk Panasonic :

1. Panasonic Chassis MX-3C ,menggunakan IC micom MN152811TZX,IC kroma AN5192K-A dan IC vertikal LA7837.Download
2. Panasonic Chassis MX-1A ,menggunakan IC micom MN152810TTC3,IC kroma AN5606K,dan IC vertikal LA7837.Download
3. Panasonic Chassis MX-2 menggunakan IC micom MN152810TTZ,IC kroma AN5607K,IC vertikal TA8403 dan STR S6707.Download
4. Panasonic Chassis GP41Z/TNP4G424 ,menggunakan IC single zig-zag C5AA00000215 atau VCT49X3F Micronas,IC vertikal STV8172,dan STR W6754.Download
5. Panasonic Chassis GP41 type TC-14RM12L/TC-20RM12L ,menggunakan IC Micronas juga,IC vertikal AN15525A dan STR W6754.Download
6. Panasonic Chassis GP41 type TC-29Z99L ,menggunakan IC Micronas juga tapi untuk TV ukuran 29".Download
7. Panasonic Chassis MX5 ,menggunakan IC micom MN1873284TM,IC kroma M52770ASP700,dan IC vertikal LA7840.Download
8. Panasonic Chassis MX5 menggunakan IC micom MN1871681TA,IC kroma M52770ASP,IC Vertikal LA7840 ,dan B+90V (SE090).Download
9. Panasonic Service Manual Chassis MX-3 menggunakan IC Micom MN152811TZX IC Kroma AN5192KA.Download.
10. Panasonic Service Manual Chassis MX-5Z ,menggunakan IC single TDA9381PS,IC vertikal AN5539 dan STR W6654.Download
11. Panasonic Chassis GL1 type TC-21GX30P menggunakan IC single SMD TDA12140NDW dan IC vertikal AN15525.Download

Sumber : Aisy

TV Panasonic Alfa Gold Mati Ada Bunyi Ngiiik

        Pada tv panasonic model Alfa Gold series yang menggunakan ic program MN152811TZX dan ic croma AN5192K.sering sekali terjadi kerusakan ada bunyi ngiiiikk.... saat tv dihidupkan.
Berikut solusi untuk mengatasinya :

• Cek dioda zener 56volt D852(bisa dilihat pada gambar skema dibawah) biasanya shot dan ganti dengan yang baru.Dioda zener ini shot pasti ada penyebabnya,setelah diamati ternyata tegangan naik melebihi dari kapasitas dioda zener tersebut.
• Langkah selanjutnya ganti elco C810 : 47uf/50volt dan C811 : 47uf/50volt(bisa dilihat pada gambar skema dibawah). C810 dan C811 ini yang menyebabkan tegangan menjadi naik sehingga menyebabkan dioda zener mati(shot).



Semoga bermanfaat.....! salam sukses.

Kerusakan Tv Panasonic National Jadul

Berikut sebagian kerusakan yang sering terjadi pada tv panasonic/national jadul yang menggunakan ic croma AN5601K dan ic program MN15142TEA1:

       1.Kerusakan gambar tidak mau menyimpan saat disearch

         solusi : ganti D1128,D1129,D1130,D1131,D1133 ganti dengan IN4148

                    alternatif terakir jika diganti masih tidak mau menyimpan ganti

                    ic memorinya MN12C25D

       2.Kerusakan suara mbekik dan gambar tidak ada

         Solusi : kerusakan ada pada bagian protek,angkat transistor Q503 dan Q504.

                    dengan diangkatnya Q503 dan Q504 maka kerusakan bisa dilihat,biasanya ini

                    terjadi karena ic vertikalnya rusak dan tegangan 9volt ic croma shot.

       3.Kerusakan gambar ngeklise

         Solusi : ganti Q601, ini disebabkan karena kaki Q601 ini korosi akibat lem.

Itulah sedikit pengalaman saya dalam memperbaiki tv model tersebut.semoga bermanfaat.....!

Tv LG Rusak Protek

      Untuk tv lg 21in model 21FU1RL atau sejenisnya sering terjadi kerusakan hidup sebentar kemudian mati, untuk kerusakan seperti ini bisa diakibatkan bagian proteksi, karena sewaktu tv hidup gambar normal tidak ada tanda kerusakan.untuk mengatasinya angkat saja transistor Q16.Lebih jelasnya bisa dilihat pada gambar skema dibawah.Setelah Q16 diangkat kemudian coba dihidupin tunggu beberapa menit kalau tv tidak mati berarti tv udah normal.

Itulah postingan singkat mengenai kerusakan tv LG, semoga bermanfaat.....!

CPU Restat Terus

  Sekedar solusi untuk mengatasi cpu yang restat-restat terus,ini terjadi sewaktu cpu dinyalakan setelah mau masuk windows kemudian cpu restat sendiri dan ini terjadi berulang-ulang. untuk menangani ini cukup diganti RAMnya maka cpu pun kembali normal. Demikian postingan singkat untuk cara menangani cpu yang restat terus.   Semoga bemanfaat......!

Tv Polytron Gambar Melebar

    Sering kali terjadi kerusakan gambar melebar pada tv polytron model slim karena diakibatkan capasitor dan dioda demper yang rusak. jika mengalami kerusakan gambar melebar pada tv polytron cek capasitor 33nf dan dioda demper yang fisiknya seperti transistor yang sebenarnya dioda diseri.

gambar dari google

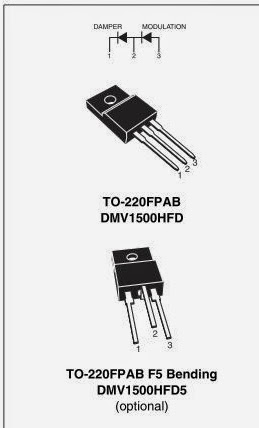

Kebanyakan salah satu dari dioda shot. ganti dioda dampernya dan capasitor 33nf maka tv pun kembali normal.

Tv LG Transistor Horisontal Mati Terus

       Pada tv LG kasus kerusakan seperti ini sudah lama banget pada saat awal keluaran model slim. kerusakannya kalau diganti transistor horisontal selang beberapa detik transistor langsung mati. penyebabnya adalah capasitor dari colektor horisontal kualitasnya jelek. kalau dilihat dari fisiknya kelihatannya masih bagus tapi kalau dicek dengan tester 10k capasitor ini capaitasnya tidak ada sama sekali,cukup diganti capasitornya. untuk penggantian transistornya C6090 juga harus kualitasnya yang bagus karna seperti yang sudah-sudah setelah diganti masih juga mati,kalau mau yang asli harus beli didealernya. Ataupun bisa di ganti dengan transistor regulator yang fisiknya besar tinggal modif sedikit.

Itulah sedkit info,semoga bermanfaat....!

Merubah Service Pack Windows Xp

Pada saat ini terkadang ada program atau game yang tidak compatible dengan SP2 sehingga harus menggunakan SP3. Misalkan Office 2010 yang minimum sistem requirement nya windows xp service pack 3.Waktu itu juga pernah saat instal modem ternyata modemnya tidak support SP2. Disini ada sedikit tip cara untuk mengubah SP2 menjadi SP3 dengan cara manual, tidak perlu instal ulang.
Langkah-langkahnya yaitu:
1: Jalankan Regedit dengan cara mengklik Start -> Run , ketik regedit lalu tekan enter.
2: Buatlah backup data pada registry anda untuk berjaga-jaga jika ada kesalahan.
3: Pada window regedit cari “HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Windows”
4: Ubah nilai “CSDVersion” misalkan dari “0×00000200″ (SP2) menjadi Windows XP SP3 dengan nilai “0×00000300″
5: Tutup registry editor
6: Restart komputer anda.
Cara diatas sama sekali tidak mengubah sistem,hanya mengkonfirmasi bahwa operating sytem yang digunakan adalah windows xp sp3 (dengan sistem yang sebenarnya adalah windows xp sp2)
ket:
nilai 0×00000100 untuk merubah menjadi windows xp sp1
nilai 0×00000200 untuk merubah menjadi windows xp sp2
nilai 0×00000300 untuk merubah menjadi windows xp sp3

Semoga bermanfaat.....

BBE process tidak fungsi

 gambar dari google

BBE potensio untuk process tidak bisa diatur alias diputer tidak fungsi,  kalau untuk lo contournya normal. kalau dilihat dari skema ada VR3 yang berfungsi juga untuk pengaturan process,dalam adjusment process ini harus cermat.
Langkah pengaturan process :

• putar VR3 pelan-pelan terus putar potensio process sampai terdengar suara treeble yang diinginkan,karna kalau tak seimbang antara VR3 dan potensio process kemungkinan process tidak fungsi.

Jika diatur seperti diatas tidak ada perubahan  ganti fetnya TR2 2SK30 pasti langsung jos gandos...!

Motherboard Mati Total

Cpu mati total.
Pada saat itu dapat servican cpu yang kondisinya mati total.Setelah casing dibongkar dan dicoba untuk dinyalain ternyata kipas procesornya tidak mau hidup,terus kemudian dilanjutkan untuk mereset bios dengan mengambil baterai biosnya ternyata masih sama gak bisa muter kipasnya, tanpa sengaja menyentuh nyentuh soket baterainya dan kipas bisa nyala sebentar kemudian mati. untuk kasus seperti ini langsung ganti aja cristal pada ic Southbridge Chipsetnya bisa diambilkan pada motherboad yang sudah rusak dengan catatan kerusakannya tidak sama.Kemudian coba dinyalain dan akhirya kipas pun mau muter dan bisa masuk bios.
Itulah sebagian pengalaman saya dalam service komputer.
Semoga bermanfaat buat semua.......!

Tv samsung suara ada gambar gelap

Pada tv samsung yang menggunakan ic singgle sering terjadi kerusakan gambar gelap suara ada jika screen diputar gambar blanking redup.untuk kasus seperti ini kerusakan terletak pada ic matrik/video amp yang ada pada soket tabung ,icnya menggunakan TDA6107Q pada ic ini kemungkinan tegangan bias pada salah satu pin ic RGB tidak normal atau ada yang short.untuk perbaikan sebaiknya dioadanya dicek satu persatu kemungkinan ada yang short. pada pengecekan tegangan pada pin bias RGB ternyata salah satu pin ic rgb ada yang tidak keluar tegangannya.

Catatan : cek semua dioada yang dilingkaran merah

Polytron Rusak Protek

Tv hidup sebentar terus stanby.
Kerusakan seperti ini sering terjadi pada tv polytron yang menggunakan ic micom tunggal jenis HBT, ini disebabkan karena kerusakan pada bagian protec itu sendiri. untuk mengatasinya cuman perlu diganti dua elco yang di jalur protec lokasinya disekitar block vertikal C401(10uf/50volt) dan C402(1uf/50volt) bisa dilihat pada gambar skema dibawah.



sedikit catatan : untuk elco C401 diganti 47uf/50volt sedangkan untuk C402 diganti 10uf/50volt

                        pernah juga nemuin D401nya short gejala kerusakannya sama.

Semoga bermanfaat....!

Kerusakan suara dengan ic LV1116N

LV1116N adalah merupakan ic prosesor suara stereo yang biasa digunakan pada pesawat teve. Didalam ic ini terdapat bagian-bagian seperti :

• Audio-In stereo switch untuk memilih TV - AV1 - AV2 (audio-input pin- 2/35 – 3/34 – 4/33)
• Audio-out  (pin-5/32) yang disambung ke konektor Ekternal Audio-out
• Prosesor Pseuodo-stereo – membuat suara mono seperti stereo
• Prosesor Analog Surround
• Kontrol Tone (bass-treble)
• Kontrol Volume
• Kontrol MUTE
• Semua fungsi-fungsi tersebut diatas dikontrol melalui pin-SDA/SCL (pin-19/20) oleh mikrokontrol.
• Mempunyai 2 buah suply Vcc, yaitu (a) untuk bagian digital pada pin-15 (5v) dan (b) untuk bagian audio-analog pada pin-17 (9v)
• Pin-14/23 merupakan pin-audio out yang disambung ke input dari ic Audio-amplifier

LV1116N ini kadang menimbulkan problem seperti ;

• Tidak ada suara sama sekali
• Suara kadang hilang-timbul
• Suara kadang pelan-keras sendiri

Trobelshuting :

Tidak ada suara sama sekali	Sentuh-sentuh pin- 14/23 dengan jari tangan. Kalau speaker ada suara berarti problem bukan pada bagian Audio-amplifier, tetapi pada LV1116 Cek suara dengan memasang amplifier lewat Audio-out – jika ada suara maka kerusakan LV1116 pada bagian prosesor, kontrol-tone atau kontrol-volume Cek suply tegangan Vcc 5v dan 9v Cek jalur kontrol SDA/SCL dari mikrokontrol (cek tegangannya)
Suara kadang keras-pelan sendiri atau hilang-timbul	Biasanya disebabkan karena problem pada bagian kontrol-volume Sinyal audio dikontrol volumenya - masuk pada pin-13 dan keluar lewat pin-14 untuk suara Right Dan masuk pin-24 dan keluar pada pin-23 untuk suara Left
Untuk memastikan kerusakan disebabkan karena LV1116	Untuk memastikan bahwa kerusakan disebabkan oleh LV1116 Cek apakah suply Vcc sudah  OK Cek apakah jalur SDA/SCL sudah  OK Jumper pin-2 dengan sebuah elko ke pin-14 – jika kemudian terdengar suara keras berarti LV1116 rusak (atau dari pin-35 ke pin-23)




Pengalaman.1 (akal-akalan)
Setelah kami periksa ternyata kerusakan teve dengan problem suara kadang keras-pelan sendiri disebabkan karena  kerusakan LV1116 pada bagian kontrol-volume. IC LV1116 ini ternyata masih sulit diperoleh diluaran. Indent dulu di service resmi ternyata makan waktu lama. Pada hal konsumen minta segera cepat diselesaikan. Maka kami tawarkan bagaimana kalau kontrol volume diganti pakai VR (potensiometer) saja. Ternyata konsumen menyetujui. Maka modifikasi yang kami lakukan adalah :

• Jalur output dari pin-14/23 yang menuju ke ic Audio amplifier kami putus
• Caranya dengan menyedot solderan pin-14/23 tersebut
• VR volume stereo kami pasang dari pin-13/24 melalui elko 10uF ke pin-VR bagian pinggir atas)
• Pin-VR bagian tengah kami sambung ke input ic audio amplifier lewat elko 10uF
• Pin-VR bagian pinggir bawah disambung ke ground.

++++++++++++++++++

1. Budi Prasetyo menulis komentar :

Sedikit masukan Pak - saya punya pengalaman dgn tv sanyo yg pake ic tone prosesor ini, bisa diakali dgn mem-bypass input power amplifier dg output kontrol volume, lalu merobah option stereo dg nilai 0 di factory modenya. Hasilnya kontrol volume seperti sediakala. Hanya sound efek yg jadi tidak ada. Salut atas artikelnya Pak, salam dari saya di Karawang.

Marsonotv :

Senang berkenalan dan thanks infonya. Trus untuk suara lewat AV-in dimodif tidak?


2. Tarmizi menulis komentar :
Terima kasih.. atas informasinya mas.. kebetulan saya lagi dapet kasus seperti ini setelah 3-4 jam suara timbul tenggelam, langsung aja ganti ic LV 1116N nya dan OK...

SUMBER
